技能検定[シーケンス制御作業] 検定対策盤

[即納OKです]

シーケンス制御実技試験タイトル

実際に受検してみますと、あっという間で時間が経過します。少しでも手こずった場合は、時間のゆとりは全くなくなります。シーケンス制御の得意な人は出題問題に対して何とか解答を見出すことができるかもしれません。しかし、解決策がわかったとしても時間オーバーでは不合格の可能性がでてきます。この"時間の制約がある"ことが大きな障壁となります。

ここでは、シーケンス制御2級作業試験合格のための3つの対策をお知らせします


シーケンス制御2級作業試験合格のための3つの対策

対策ボタン1 出題が想定される問題を習得しておくこと
実技問題はこれまでの過去問題にステップアップした問題が出題されることが多いため、テキスト等の参考資料は確実に習得しておく必要があります。一般にシーケンス制御の設計は、トライ&エラーを繰り返して出来上がる感じですが、試験場ではそんな悠長な時間はありません。問題を見たら、すぐにラダープログラムの作成に取り掛かれるぐらいに、参考資料をマスターしておきましょう。

対策ボタン2 基本命令はおろか、よく使用される応用命令を確実に使いこなせるように
付属の実習テキストに掲載されている基本命令・応用命令を使いこなせるように。また、実習文例も確実に習得しておく必要があります。

対策ボタン3 検定盤で十分に練習しておくこと
“お客様の声”にもありますように、弊社の教材を購入されたお客さんでも2級の試験に失敗された方もいます。伺ってみますと、「仕事が忙しくて練習にあまり時間が取れなかった」「どうだったかなーと思いだせなくて・・・」という声がありました。何とも勿体ないことです。「十分な練習をやった!」という自信があれば、試験会場でも落ち着いて試験に臨めます。

この3つの対策を確実に実行すれば、2級ではまず70〜80%は合格できると言えるでしょう。



■ 平成27年度 技能検定[シーケンス制御作業] 合格率 ( )内はH26年度 ※厚生労働省

受験者数合格者数合格率
3級2,149名(2,140名)1,669名(1,585名)77.7%(74.1%)
2級1,075名(1,012名)429名(394名)39.9%(38.9%)
1級570名(509名)82名(71名)14.4%(13.9%)
H27年度の技能検定[シーケンス制御作業]の合格者数が発表されました。
H22年度より、2級・1級共に実技試験問題がこれまでの過去問題と比べてかなり目先を変えた問題が出題されるようになって、合格率も急激に落ちています。特に、1級の問題については、過去問題とは明らかに出題内容(出題条件)のレベルが上がっております。 実際、制限時間内に課題をやり遂げることは、相当難しいと言えます。
しかし考えて見れば、1級の合格者(2級でも同様です)がすべて100点満点で合格したわけではありませんね。
解けない個所が一部あっても、合格点以上であればよいのです。解けない箇所が一部だけであれば、合格する可能性があります。
注意すべきことは、難解な個所に固執するあまり、時間切れとなり、出来るプログラムの個所まで不完全になったまま終了することが無い様にしなければいけません。
今後は、現場経験上での幅広いシーケンス知識やプログラムノウハウ、そして、色々なプログラム応用課題を学習しておく必要があります。
そういう意味では、平素からのシーケンス技術の蓄積が問われるようになったと言えます。

   技能検定[シーケンス制御作業]実技試験対策 Q&A

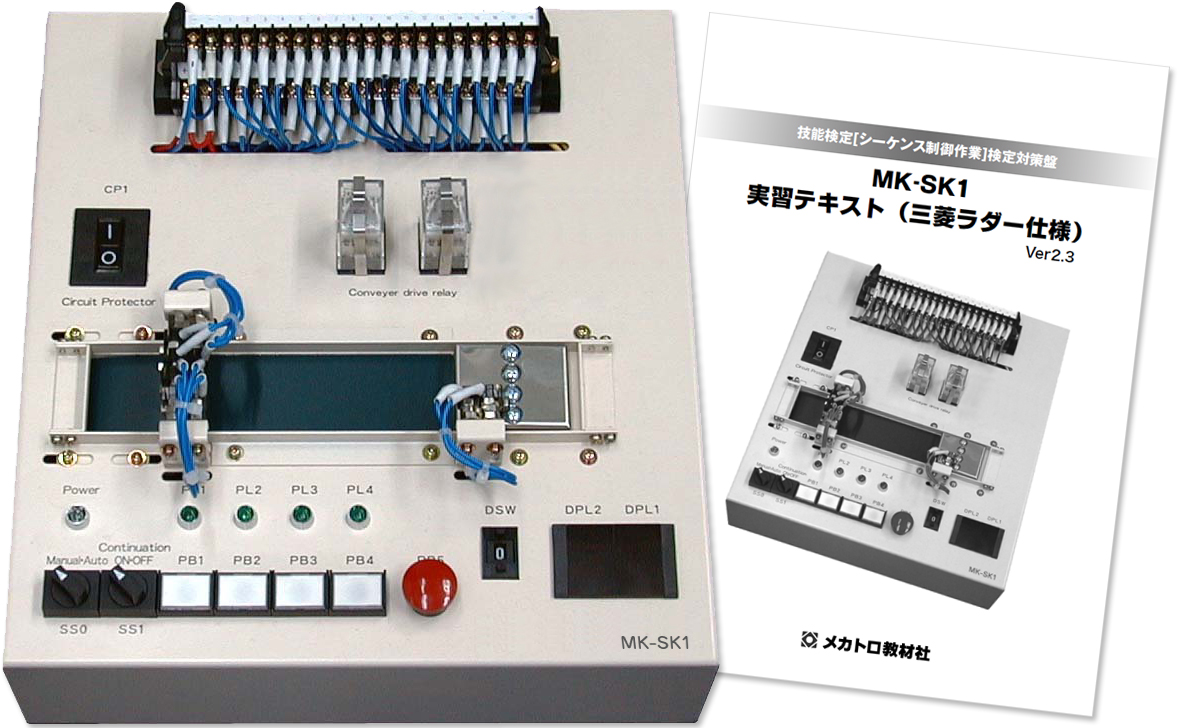

技能検定[シーケンス制御作業] 検定対策盤

メーカー:メカトロ教材社
型番:MK-SK1
価格:

103,140円 (税抜 95,500円)

購入数: セット
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる

■ 商品説明

国家技能検定試験での作業試験用盤と同等品です。なお本商品には、Y端子付き配線ケーブル40本は付属していません。

■ 商品仕様

製品名技能検定[シーケンス制御作業] 検定対策盤(Y端子配線ケーブルなし)
型番MK-SK1
メーカーメカトロ教材社
外寸法 幅300mm × 奥行330mm × 高さ150mm
製品重量5700g

  ■商品構成
    ・検定対策盤(型式 MK-SK1)
       ※Y端子付き配線ケーブル40本は付属していません
    ・実習テキスト(全72ページ)
    ・受検対策テキスト(電気機器組立シーケンス制御作業)(全110ページ)
    ・3級実技試験対策課題集(全23ページ)
    ・取扱説明書
    ※実習テキスト等の資料は、三菱ラダー仕様で作成しています


技能検定[シーケンス制御作業]検定対策盤の特長


シーケンス制御を効率的に習得するために、初心者でも理解しやすく、体系的に構成された実習課題(25課題)を
  盛り込んだ実習テキストが付属しています
技能検定試験の受検対策テキストが付属しています
技能検定「電気機器組立て(シーケンス制御作業)」作業試験盤対応のトレーニング装置です
国内主要各社のPLC(プログラマブルコントローラ)が利用できます
技能検定対策用だけでなく、企業や教育機関でのシーケンス制御教育の実習盤としてもコストパフォーマンスの高い
  トレーニング装置です

技能検定[シーケンス制御作業]検定対策盤の仕様


技能検定[シーケンス制御作業] 検定対策盤は、検定試験での作業試験用盤と同等品 です。
そのため、この検定対策盤を使いこなしておくことで作業試験本番での戸惑いはありません。作業試験本番では、時間の経過があっという間です。だから、検定対策盤に馴れておくと同時に、本教材に付属している試験問題を想定した課題で、事前に十分な練習を積んでおくことが理想と言えます。
そうすれば、貴重な時間をむざむざと費やすことが防げ、余裕をもって試験に臨むことができます。
特に、「I/O割付表」に従っての配線作業はこれまで必ず出題されていますので十分に慣れておきましょう。
また、付属の配線ケーブルは作業試験本番に持参できるものです。

シーケンス制御検定対策盤の仕様

型式 MK-SK1
定格使用電源 単相 AC85V〜132V、50/60Hz
制御電源 DC24V
重量 約5.7kg
外形寸法 300(W)×330(D)×150(H)mm

技能検定[シーケンス制御作業]検定対策盤の部品構成


シーケンス制御作業検定対策盤の部品構成

技能検定[シーケンス制御作業]実技試験 使用機材等一覧


 ●試験会場で準備されているもの
  ・試験用盤 : 検定対策盤と同タイプ
  ・コンセント : 交流100v
  ・ビニル絶縁テープ : 適量
  ・メモ用紙 : プログラム等の記入用、 適量

 ●受検者が持参するもの
  ・プログラマブルコントローラ(PLC) : AC100V、入力(DC24V用、16点以上)、
                           出力(接点式、又はDC24Vオープンコレクタ式、14点以上)、
                            AC100V用の電源コード含む
  ・パソコン : プログラミングソフトをインストール済み
  ・通信ケーブル : PLCとパソコンの接続ケーブル
  ・電線(配線用ケーブル) : 0.3〜 1.25mm2、Y形圧着端子付き(ねじ寸法3.5mm)、電線色は問わない、
                    長さ1m程度、40本程度
  ・十字ねじ回し(+ドライバ) : 2番、3番、絶縁タイプ、電動式は不可、各1ケ
  ・ニッパ : 1ケ
  ・回路計(テスタ) : デジタル式も可、1ケ
  ・筆記用具 : 一式

実習テキスト 技能検定[シーケンス制御作業]検定対策盤


シーケンサ(PLC)制御を効率的に習得するために、また、先生や指導者が教育する上で欠かせない基本課題から
徐々にレベルアップをはかり, 検定試験の必修知識となる応用課題までをわかりやすく解説しています。

実習1 検定対策盤とシーケンサ(PLC)の配線
実習2 PB1を押すとPL1が点灯する回路(ON回路)
実習3 PB1とPB2の両方押すとPL1が点灯する回路(AND回路)
実習4 PB1かPB2のどちらかを押すとPL1が点灯する回路(OR回路)
実習5 PL1とPL2を同時に点灯させる(自己保持回路)
実習6 コンベアの駆動回路1
実習7 インターロック回路
実習8 コンベアの駆動回路2(自己保持回路)
実習9 マイクロスイッチを使用した回路
実習10 原点復帰回路
実習11 スタート条件を設定した回路
実習12 コンベア往復回路
実習13 タイマ回路
実習14 順序制御回路
実習15 連続運転回路
実習16 カウンタを使用した回路
実習17 7セグメントLEDを使用した回路【BCD・ADD命令】
実習18 デジタルスイッチを使用した回路【BIN・BCD・SUB・=命令】
実習19 品番検出回路【BIN・BCD命令】
実習20 連続運転回数の表示回路【MOV(MOVP)・BCD・ADD・CMP・ZRST命令】
実習21 フリッカ回路(サイクル停止含む)
◎押しボタンスイッチの押下時間によるモード切替えプログラム課題
◎オルタネイトプログラム(プッシュON・プッシュOFF)動作課題
◎過去問題2級参考問題(1)
◎過去問題2級参考問題(2)
※FXシーケンサによるI/O割付作業の注意点
三菱FXシリーズ 基本シーケンス命令一覧表
三菱FXシリーズ 応用命令一覧(抜粋)
シーケンス検定対策盤の回路図
シーケンス検定対策盤の部品配置図

3級受検者は、実習15までの課題の習得が必要です
2級及び1級の受検者は、実習項目の全課題の習得が必須です
2級及び1級の実技試験で出題される応用命令課題として、下記のものがあります
   ・ディジタルスイッチ(DSW)で設定した数値を取り込む命令 : BIN変換
   ・7セグメント表示器(DPL)に表示する命令 : BCD変換
   ・データ転送命令 : MOV(MOVP)
   ・数値の大小の判定を行い、結果に対応した出力リレーを制御する比較命令 : CMP > = <
   ・7セグメント表示器(DPL)の値を、+1 または、-1 する命令 : INC DEC ADD SUB など

受検対策テキスト(電気機器組立シーケンス制御作業)

第1章 実技試験と検定機材の概要
  1.1 対象技能
  1.2 技能試験内容
  1.3 作業試験の概要
  1.4 実技試験の要領
  1.5 検定機材の概要説明
  1.6 実技試験の留意事項
第2章 試験に使用される主な命令の概要
  2.1 基本命令
  2.2 応用命令
  2.3 プログラムの順序
  2.4 自己保持回路について
  2.5 インターロック回路について
第3章 実技試験とその作業試験対策
  3.1 作業前の準備
  3.2 配線作業
第4章 各制御プログラム実習
  4.1 課題2(手動モード)例題
  4.2 課題3(自動モード)例題
  4.3 動作モード切り替え
  4.4 プログラム全体の考え方
  4.5 手動プログラム
  4.6 自動プログラム
  4.7 使用内部デバイス
  4.8 課題2のラダー図プログラム例
  4.9 課題3のラダー図プログラム例
  4.10 課題の動作仕様確認
付 録

お客様の声 技能検定[シーケンス制御作業]検定対策盤


ご利用いただきましたお客様の感想をお届けいたします
鹿児島県 K様
ラダー回路を習得したいと思い、PLCに関する書籍を数冊購入したが、まったく頭に入ってこず、どうやったら身につく勉強ができるか悩んでいました。
この教材は実際に組んだラダー回路をすぐに試してみることができる。また、自分の組んだ回路がすぐに動き(視覚的に)でわかるところが良いです。
いろんな要素がこの教材に集約されていて、非常にわかりやすいと思いました。
ラダー回路の習得が書籍を読んだ時と比べて飛躍的に早くなりました。

神奈川県 M様
おかげさまでシーケンス制御作業2級に合格しました。
購入目的は、シーケンス制御作業 2級の資格試験に合格するためと仕事でシーケンサ(三菱製)を使っていますが、独学なので正しいシーケンス制御の知識を得たかったという事もあります。
また、質問も受けて下さるとあったので、安心して購入しました。
試験会場で使用した検定盤とほぼ同一の作りですので、試験本番でもメカトロ様の検定盤と使い勝手が同じで、スムーズに試験に臨めました。 このたびは合格まで導いていただきまして、本当にありがとうございました。

長崎県 H様
息子の「技能検定3級電気機器組立シーケンス制御作業」受験のために、3級に合格したら、来年2級を受験させようと思い購入しました。 実際に使用してみて、学校の物より使いやすく順調に覚えることができ、「ラダー図」作成のスピードアップになりました。
テキストも解りやすく勉強と練習がスムーズにできました。
お陰で息子が技能検定3級電気機器組立シーケンス制御作業を受験し、無事に合格しました。
初心者の私たちに昼夜問わず対応していただき大変感謝しています。

O社 K様
将来的にシーケンス制御を用いた製造装置の開発・設計が行える人材育成を狙って購入しました。 価格もさることながら、マニュアル類の充実と技能検定のテキストまで添付されており、購入後、すぐに学習に取り組めるのは重要な部分だと思います。機器をただ販売するだけでなく、スキル習得のための手段まで提供されているのは本当にありがたく思っています。
特に、テキストは重要でスキル習得に活用させて頂いています。例えば、3級の問題集の内容が本当に理解できているかを確認し、どのレベルにあるかをチェックするのにも活用できます。また、新人はとにかく触って覚えることが必要ですから、問題集の内容にチャレンジしながら、知識を充実させることが出来るので重宝しています。
また、文系卒の新人にもチャレンジさせていますが、シーケンスの仕組みを徐々に理解し、簡単な検査治具の設計が出来るようになっています。

愛知県 N様
技能検定シーケンス制御2級合格のために購入しましたが、商品購入後、アフターケアのメールがちょうど良いタイミングで来て、誠意といいますか、大村さまの人柄といいますか、メカトロ教材社さまから購入して本当に良かったと思っております。
付属の受験対策テキスト等の解答例がなかったら、今回の受験も失敗に終わっていたと確信をもって言えます。自身の独学の至らなさを、体系化された受験対策テキストで補正することが出来ました。
検定盤を目的とした購入でしたが、付属テキスト2種!本当に有難いものでした。御社からの購入で本当に助かりました。

東京都 A様
教材の値段と購入してから有効に使いこなせることができるかについて悩みましたが、自己投資と思えば納得しました。 購入目的は、PLCを使った制御について、深く知識を得たいと思ったからです。 また、技能検定「シーケンス制御作業1級」を取得できれば良いかなと思ったからです。
教材にとくに不満はありません。思っていた以上にしっかりとした作りで、動作もスムーズで安心しました。
付属の実習テキストは大いに役に立ちました。とにかく、「考えるより、動かして理解する」という考えかたが見えてきて楽しく学習することが出来ました。解説も丁寧に説明されていて、挫折せずに続けられそうです。
試験の概要だけでなく、試験の詳しい内容も見えてきますので安心できます。
何度も繰り返し学習することで、実力が付いていくことを実感しています。

秋田県 T様
おかげさまでシーケンス2級に無事合格できました。 至急の対応、迅速に行って頂き非常に助かりました。電話応対もとても丁寧で良かったです。
実習テキストも非常に役に立ちました。 また、御社の対策盤は、まさに本試験盤そのものです。実に素晴らしい物でした。試験会場では家でやってきたことをそのまま行えば良いだけとなり、焦らずできました。

F社 S様
今回教材を購入し、基盤に不具合がありました。自分は業務の関係で定時後・休日に不具合の対応をお願いしたが、快くしてくれました。
技能検定で使われる盤に近いということで購入し、本番さながらの実戦練習ができました。 実際に試験ではスムーズに動かすことができました。
ただ、OMRON仕様を購入したのですが、テキストが三菱仕様だったため互換性の確認が手間でした。 OMRON仕様のテキストを用意していただければなおよかったです。

D社 A様
座学だけの講習では、余り興味を持ってもらえず、実機ベースでシーケンス制御が教育できるキットが無いか探していた。教育用テキストが付属されていたので、テキストを作成する工数が省け、教育項目に抜けが無いことが確認でき、非常に役立った。
学習者には実機ベースで演習ができたので、意欲的に取り組んでもらえた。また、プログラムの出来、不具合が目に見えるので、学習ペースが上がった。

K社 S様
・社員教育用と技能検定受験用に購入。
・実際にコンベヤ等が動作するので、ラダーの勉強には効果的。
・問合せに、親切に答えてくれたり、購入した後のフォローのメールがあり好感もてる。

D社 K様
シーケンス制御の基礎知識を習得するに当たり、スムーズに勉強できる良い教材が無いか色々と悩んで調べましたが、勉強に必要な機材が全てセットで準備されていたので、 社内勉強会の教材として、シーケンス制御の基礎知識から応用知識を身につけるために購入しました。
使用してみて、やはり、実際に動くものがあることで、興味をもって勉強することが出来るのと、実習テキストがあることで、スムーズに勉強が進められました。

茨城県 T様
初心者だったため、個人で負担した結果を出せる教材か?もちろん知識も習得するのですが、検定合格が目標です。 効果としては、付属の実習テキストとGXテキストを参照して練習した結果、初心者の自分でも何でこのプログラムが必要なのか?どうしてこうなるのか?初心者が必要とする知識を得ることが出来ました。
また、練習を繰り返す毎にPLC入力作業に魅力を感じますので失敗しても落ち込まず、先に進む意欲が出てきました。
結果は目標の検定試験(3級)にも合格でき、次のステップに進むことができました。自分に少し自信がもてたように思えます。

W社 T様
購入にだいぶ悩みました。値段に見合う教材なのか?本当に教材があれば本番同様の試験練習になるのか? 結果全く問題無く、試験同様の教材でした。 本番同様の試験練習ができていたおかげで、戸惑うことなく試験を受けられました。付属資料が非常に参考になったおかげで試験対策もでき、非常に落ち着いて試験を受けられました。 また、試験に使用する制御機器を知ることにより必要な習得すべきシーケンス命令がわかりました。 2級を受験しました。他にも3級を受験した初心者の中国人の同僚がいましたが、無理なく徐々にステップアップをすることができ両者とも合格できました。 本当にありがとうございました。

T社 S様
試験の具体的な内容が判らなかったので不安でしたが、この教材で問題文を正しく解釈する事が難しい事と再認識しました。また、実機動作確認の重要性も再認識できました。 購入年度は2級を受験し、合格しました。本年度は1級を受験しましたが、ペーパーテストのケアレスミスが響き、不合格でした。 作業試験も少し文章解釈をミスして2項目NGがありましたが、合格ラインは超えたと思います。

T社 S様
「実技試験はどの様な問題が出題されるのか解らない」「実技試験にどの様な準備及び対策をすれば良いのか解らない」などあり、価格が安く、テキストが付属していることから購入しました。
実際の試験と同等の機材により、試験当日も落ち着いて作業を行う事が出来ました。
お陰様で私を含め今回 2名が 2級を受験し、無事全員合格出来ました。 今回の経験を踏まえ、次回から続々と受験する人数を増やす事が出来そうです。

兵庫県 K様
PLCによるシーケンス制御の学習のために、本を読んで勉強していたが、実動作がわからず理解が進まなかった。テキストもわかりやすく、実際にプログラムを組み動作させることで、より実践的な練習ができています。
また、購入後も追加の資料を送付くださるなど、御配慮に感謝しております。

富山県 S様
シーケンスの受験と、プログラムを組んで機械やロボットなどを動かしてみたい気持ちが前々からありました。
実際に自分で組んだプログラムで動きを見て成功したときも失敗した時もそれはそれで楽しく使ってます。
失敗したらどこが悪いのか探すのもまた楽しいです。イメージ力の強化にも良いのかな。
最初は右も左も解らない状態なので内容を分析し、参考にし、自分流のプログラムを作るのに役立ってます。
3級の受験を受けました。結果は先日合格の通知が来ました。

秋田県 K様
シーケンスの学習と資格習得を目的に購入。価格が安いのとサポートへの期待、そして初心者にもわかりやすい教材が良かった。
付属の実習テキストが素晴らしい。分かりやすく段階を踏んでレベルアップできる。
練習不足のため2級実技は不合格でした。

M社 K様
PLC(シーケンサ)の知識がほとんどなく、入門(立ち上げ)にあたってなにから手を付けたらいいのか、教材等の選定などに手間取りました。
貴店は検定対策盤だけでなくテキストなどの教材セットが充実していた。
実際に、テキストに添ってラダー図でプログラムし、即検定対策盤で動作確認できるため理解しやすい。

(お客様の声 もっとご覧になれます)


■推薦参考書(シーケンスプログラムの上達本)■
 ・ゼロからはじめるシーケンスプログラム    日刊工業新聞社発行 熊谷英樹 著 2,400円(税別)

 ・必携 シーケンス制御プログラム定石集―機構図付き    日刊工業新聞社発行 熊谷英樹 著 2,500円(税別)


■学科問題 参考書(電気機器組立て)■
 ・新版 技能検定学科試験問題解説集 NO.22 電気機器組立て
   社団法人 雇用問題研究会 編  中央職業能力開発協会 監修  3,000円(税別)
