三菱シーケンサFX3S-30MRとエンジニアリングソフトGX Works3

価格:136,400円(税抜 124,000円)

商品説明

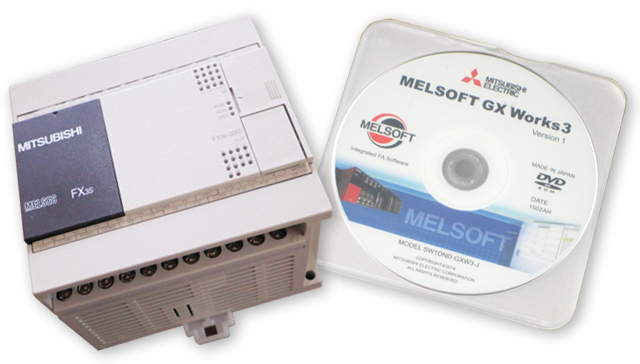

Name: 三菱シーケンサFX3S-30MRとエンジニアリングソフトGX Works3
SKU: SM011
Price: 136400 JPY
Availability: InStock

▼ 商品説明の続きを見る ▼

GX Works3には、下記のどちらかを1冊のテキストが付属しています。
購入手続き時に、“ご希望欄”にご希望のテキストを記載願います。

A．GX Works3 操作テキスト「基礎：MELSEC iQ-F

　　　プログラミング（GX Works3版）」
　※このテキストは、iR-FシリーズのFX5UJシーケンサ

　　　を対象として説明しています

<dl><dd>第1章　　　はじめに
<dd>第2章　　　覚えていますか入門コース
<dd>第3章　　　 GX Works3の操作
<dd>第4章　　　シーケンス命令のあらまし
<dd>第5章　　　導入事例とプログラム演習
<dd>第6章　　　数値（データ）の表現
<dd>第7章　　　数値データの転送命令
<dd>第8章　　　数値データの比較命令
<dd>第９章　　　算術演算命令
<dd>第１０章　　高速処理機能と命令
<dd>第１１章　　アナログ機能
<dd>第１２章　　プログラムフローについて学ぼう
<dd>第１３章　　便利な命令・機能の紹介
<dd>第１４章　　シーケンサの導入手順
<dd>第１５章　　要点の整理
<dd>付　　録　　応用命令・特殊リレー（SM）・特殊レジスタ（SD）の一覧など
</dl>

Ｂ．GX Works2 操作テキスト「はじめてのシーケン

　　　サ（入門編)」

　　※GX Works2の操作方法が初心者にも

　　わかりやすく一連の流れで記載されています　　

１．ソフトの起動
２．プロジェクトの新規作成
３．ラダー回路の作成
４．プログラミングソフトの接続先設定

　　＆シーケンサへのプログラム書込み
５．プログラムの動作モニタ
さらに、　　

・ラダー回路の修正＆追加
・作成したラダー回路の保存＆読出し
・プログラムのデバッグ　
・デバイスコメント＆ステートメント等の作成
・シーケンス基本命令の使い方
・プログラム演習　　ほか

■商品構成
●三菱マイクロシーケンサ
　 (FX3S-30MR/ES)
　・入力16点、出力14点
　・小規模の制御に適したベーシック機
　・CPU･電源･入出力･プログラムメモリを内蔵
　・通信ポートとして、ＲＳ422ポートのほか、

　　　ＵＳＢポートを標準装備しているため、

　　　市販のUSBケーブルが利用可能　
　　（劣悪な通信環境でご使用の場合は

　　　　専用USBケーブルが必要です）
　・ＵＳＢポートはＲＳ422ポート（115.2Kbps)と

　　　比べて、高速通信（12Mbps）が可能です。
　・FX3Sシリーズの詳しい内容は

　【サービス品】

　・市販品通信用USBケーブル

　・ＡＣ電源ケーブル(中間スイッチ付）
　・コモン端子用配線ケーブル材料　　　　

●エンジニアリングソフトGX Works2

　　(SW1DNC-GXW2-JC)

・GX Works3にGX Works2とGX Developerを同梱して
　います
・対応するシーケンサは、iQ-RシリーズとFX5UCシ
　リーズですが、他のシーケンサを使用する場合は、
　シーケンサの型名を選択すると、GX Works2が立ち
　上がります
・ユニット構成図やユニットパラメータを簡単に作成
　できます
・GX Works2で作成したプログラムを流用できます
・複数コメントの一覧表示ができ、操作が便利に
　なりました
・ラダー編集時のa接点とb接点の変更、立上り
　パルスと立下りパルスの変更などが簡単操作に
　なりました
・回路ブロックの上部に接点や出力がない状態でも
　変換ができるようになりました
　　　　回路ブロックに接点がなくても変換可能　

　　　　回路ブロックに出力がなくても変換可能
・未変換状態の回路でも保存が可能なため、編集途中
　の状態を保存できます
　　　　未変換状態でも保存可能

・罫線がマウスドラッグで簡単に作成、及び、削除
　できるようになりました
・ソフト媒体はDVD　2枚
・GX Works3の詳しい内容は

・動作環境　　　　
ＯＳ：日本語Windows2000、ＸＰ、

　　　　Vista、7、8、8.1、10 、11　　　　

　CPU：インテル® Core™ 2 Duo 2GHz 以上推奨

　メモリ：2GB以上推奨

　ハードディスク：10GB以上空き

　ディスプレイ：解像度1024×768ドット以上

　DVD-ROMドライブ

■【GX Works3・GX Works2・GX Developer】

　　及び【FXシーケンサ】Ｑ＆Ａ■

みなさまから寄せられたご質問にお答えいたします

GX Works 3 のWindows10へのアップデート方法は？

三菱電機ＦＡトップページより下記へクリックしていきます。
三菱電機ＦＡトップページ → ダウンロード → ソフトウェア → 制御機器のMELSEC iQ-R → 制御機器のシーケンサ MELSEC iQ-R を選択します。
このページにおいて、【設定・プログラミング製品】の中の MELSOFT GX Works3　の “最新版・アップデート版” をダウンロードします。

GX Works 2 のWindows10へのアップデート方法は？

三菱電機ＦＡトップページより下記へクリックしていきます。
三菱電機ＦＡトップページ → ダウンロード → ソフトウェア → 制御機器のMELSEC-Q → 制御機器のシーケンサ MELSEC-Q を選択します。
このページにおいて、【設定・プログラミング製品】の中の MELSOFT GX Works2　の “最新版・アップデート版” をダウンロードします。

このようなエラーメッセージが出て通信できません。対処法お願いします。
“PCと交信できません。USBを抜き5s以上経過後再度装着してください”

ユニバーサルシリアルバスコントローラーの中の「MITSUBISHI Easysocket Driver」をクリックしてアクティブにすると交信が可能になります。

Windows 7/8/8.1で、USBドライバのインストール方法を教えてください。

Windows 7/8/8.1でUSBドライバのインストール方法について、下記のリンクを参照願います。
→http://fa-faq.mitsubishielectric.co.jp/faq/show/13636?ref=mail20150107

SW1DNC-GXW2-JC を win8.1のタブレットにもインストール出来ますか？

方法としては、CD媒体ですから下記の二つの方法が考えられます。
１．外付けのドライブを接続してインストールする。
２．別のパソコンのドライブを共有設定にしてインストールする｡

パソコンとシーケンサをケーブルで接続し、「通信テスト」をクリックすると以下のエラー表示がでてしまいます。
「使用できないＣＯＭポートが指定されています。ＣＯＭポートの設定を確認後、再度実行してください」　どのように対応すればよいのでしょうか？

～さんのシーケンサは、ＦＸ3Ｇタイプなので、ＣＯＭポートは使用しませんね。
GX Works2の接続先設定画面のパソコン側I/F シリアル詳細設定画面にて、“ＣＯＭポート”が選択されている可能性があります。よって、パソコン側Ｉ／ＦをＵＳＢに変更してください｡

GX Developerをバージョンアップしたが、新規プロジェクトが選択できななくなった。 “新規プロジェクト作成”の項目の文字が通常の黒文字に変わらないで選定できない（クリックできない）灰色の文字となっている。

バージョンアップのインストール時に、プロダクトＩＤを入力後、レ点のチェック項目がいくつかあります。そのチェック項目の中の一つに、「モニター専用」項目があり、その項目にレ点が入力されていれば、プログラムの書き込み等が出来ず、モニター専用となり、“新規プロジェクト作成”の項目が選定できない状態になります。
従って、対処法として、再度バージョンアップのインストールを行う必要があります。（上書きでＯＫです）その時に「モニター専用」項目にレ点のチェックを外して行ってください｡

GX DeveloperをPCにインストールしようとしたところ、上手くできません。
症状としては、CD挿入→コンピュータからCDのエクスプローラ→SETUP.EXE実行（管理者権限あり）→無反応　
という様に、反応がありません。

考えられることは、
１．ウイルス対策ソフトが妨害している可能性がありますので、ウイルス対策ソフトを終了してから試してください。
それでも変変化しない場合として、
２．セーフティモードで試してください。セーフティモードにする場合は、再起動時にF8キーを数回叩けばなると思います。
