GOT2000シリーズ　GT21モデル一覧表

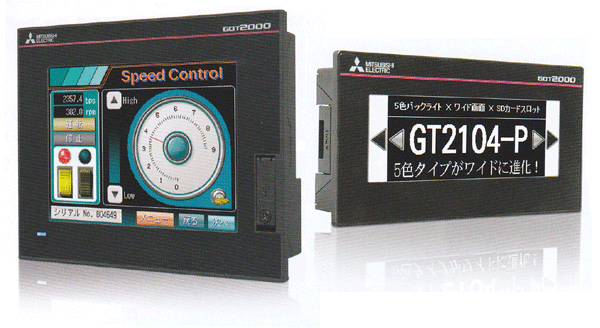

三菱電機　GOT2000シリーズ　GT21

GT21キャッチタイトル

GT21

※納期は通常1週間～10日程度です

商品番号	形名	画面サイズ	解像度[ドット]	ディスプレイ	電源タイプ	標準価格	販売価格
TP061	GT2105-QTBDS	5.7型	QVGA： 320×240	TFTカラー液晶 65536色	DC24V	93,500	63,580
TP062	GT2105-QMBDS	5.7型	QVGA： 320×240	TFTモノクロ(白/黒)液晶 32階調		75,900	51,612
TP063	GT2104-RTBD	4.3型Wide	480×272	TFTカラー液晶 65536色		69,300	47,124
TP064	GT2104-PMBD	4.5型	384×128	TFTモノクロ(白/黒)液晶		56,650	38,522
TP065	GT2104-PMBDS					43,450	29,546
TP066	GT2104-PMBDS2					43,450	29,546
TP067	GT2104-PMBLS				DC5V	41,800	28,424
TP068	GT2103-PMBD	3.8型	320×128		DC24V	35,200	23,936
TP069	GT2103-PMBDS					29,700	20,196
TP070	GT2103-PMBDS2					27,500	18,700
TP071	GT2103-PMBLS				DC5V	27,500	18,700

　　性能仕様

項　目		仕　様
項　目		GT2105-QTBDS	GT2105-QMBDS	GT2104-RTBD
表示部	表示サイズ	115（W）×86（H）mm		95.0（W）×53.8（H）mm
	表示文字数	16ドット標準フォント時:20字×15行（全角） 12ドット標準フォント時:26字×20行（全角）		16ドット標準フォント時:30字×17行（全角） 12ドット標準フォント時:40字×22行（全角）
	輝度調整	32段階
	バックライト	LED（交換不可）
	バックライト寿命	約65000時間（周囲温度25℃で表示輝度が50%となる時間）		約50000時間（周囲温度25℃で表示輝度が50%となる時間）
タッチパネル	方式	アナログ抵抗膜式
	キーサイズ	最小2×2ドット（1キーあたり）
	同時押し	同時押し不可（1点のみタッチ可能）
	寿命	100万回以上（操作力0.98N以下）
パネル色		黒
ユーザメモリ	ユーザメモリ容量	格納用メモリ（ROM）:9MB
ユーザメモリ	寿命（書込み回数）	10万回
内蔵インタフェース	RS-232	1ch 伝送速度:115200/57600/ 38400/19200/9600/4800bps コネクタ形状:Dサブ9ピン（オス）		1ch 伝送速度:115200/57600/ 38400/19200/9600/4800bps コネクタ形状:コネクタ端子台9ピン
	RS-422/485	1ch 伝送速度:115200/57600/ 38400/19200/9600/4800bps コネクタ形状:Dサブ9ピン（メス）		1ch 伝送速度:115200/57600/ 38400/19200/9600/4800bps コネクタ形状:コネクタ端子台9ピン
	RS-422	－
	Ethernet	－		1ch データ転送方式:10BASE-T/100BASE-TX コネクタ形状:RJ-45（モジュラージャック）
	USB（デバイス）	1ch
	USB（デバイス）	最大転送速度:Full-Speed 12Mbps　コネクタ形状:USB Mini-B
	SDメモリカード	1ch SDHC対応（最大32GB）
ブザー出力		単音色（音長の調整可）
POWER LED		発光色：2色（青色、橙色）		－
保護構造		前面部:IP67F　盤内部:IP2X
外形寸法		164（W）×135（H）×56（D）mm		128（W）×102（H）×40（D）mm
パネルカット寸法		153（W）×121（H）mm		118（W）×92（H）mm
質量（取り付け金具を除く）		0.7kg		0.4kg
対応ソフトウェアパッケージ		GT Works3 Version1.155M以降

項　目		仕　様
項　目		GT2104-PMBD	GT2104-PMBDS	GT2104-PMBDS2	GT2104-PMBLS
表示部	表示サイズ	109.4（W）×36.5（H）mm
	表示文字数	16ドット標準フォント時:24字×8行（全角） 12ドット標準フォント時:32字×10行（全角）
	輝度調整	32段階
	バックライト	5色LED（白・緑・ピンク・橙・赤）（交換不可）
	バックライト寿命	約50000時間（周囲温度25℃で表示輝度が50%となる時間）
タッチパネル	方式	アナログ抵抗膜式
	キーサイズ	最小2×2ドット（1キーあたり）
	同時押し	同時押し不可（1点のみタッチ可能）
	寿命	100万回以上（操作力0.98N以下）
パネル色		黒
ユーザメモリ	ユーザメモリ容量	格納用メモリ（ROM）:6MB
ユーザメモリ	寿命（書込み回数）	10万回
内蔵インタフェース	RS-232	－	1ch 伝送速度: 115200/57600/ 38400/19200/ 9600/4800bps コネクタ形状: MINI-DIN6ピン（メス）	2ch 伝送速度: 115200/57600/ 38400/19200/ 9600/4800bps コネクタ形状: コネクタ端子台9ピン、 MINI-DIN6ピン（メス）	－
	RS-422/485	1ch 伝送速度: 115200/57600/ 38400/19200/ 9600/4800bps コネクタ形状: コネクタ端子台5ピン	1ch　伝送速度: 115200/57600/ 38400/19200/ 9600/4800bps コネクタ形状: コネクタ端子台9ピン	－
	RS-422	－			1ch 伝送速度: 115200/57600/ 38400/19200/ 9600/4800bps コネクタ形状: コネクタ端子台9ピン
	Ethernet	1ch データ転送方式: 10BASE-T/ 100BASE-TX コネクタ形状:RJ-45 （モジュラージャック）	－
	USB （デバイス）	1ch
	USB （デバイス）	最大転送速度:Full-Speed 12Mbps　コネクタ形状:USB Mini-B
	SDメモリカード	1ch SDHC対応（最大32GB）			－
ブザー出力		単音色（音長の調整可）
POWER LED		－
保護構造		前面部:IP67F　盤内部:IP2X
外形寸法		145（W）×76（H）×32.5（D）mm	145（W）×76（H）×29.5（D）mm		145（W）×76（H）×29.5（D）mm
パネルカット寸法		137（W）×66（H）mm
質量（取り付け金具を除く）		0.3kg			0.28kg
対応ソフトウェアパッケージ		GT Works3 Version1.155M以降

項　目		仕　様
項　目		GT2103-PMBD	GT2103-PMBDS	GT2103-PMBDS2	GT2103-PMBLS
表示部	表示サイズ	89.0（W）×35.6（H）mm
	表示文字数	16ドット標準フォント時:20字×8行（全角） 12ドット標準フォント時:26字×10行（全角）
	輝度調整	32段階
	バックライト	5色LED（白・緑・ピンク・橙・赤）（交換不可）
	バックライト寿命	約50000時間（周囲温度25℃で表示輝度が50%となる時間）
タッチパネル	方式	アナログ抵抗膜式
	キーサイズ	最小2×2ドット（1キーあたり）
	同時押し	同時押し不可（1点のみタッチ可能）
	寿命	100万回以上（操作力0.98N以下）
パネル色		黒
ユーザメモリ	ユーザメモリ容量	格納用メモリ（ROM）:3MB
ユーザメモリ	寿命（書込み回数）	10万回
内蔵インタフェース	RS-232	－	1ch 伝送速度:115200/57600/ 38400/19200/ 9600/4800bps コネクタ形状: MINI-DIN6ピン（メス）	2ch 伝送速度:115200/57600/ 38400/19200/ 9600/4800bps コネクタ形状: コネクタ端子台9ピン、 MINI-DIN6ピン（メス）	－
	RS-422/485	1ch 伝送速度:115200/57600/ 38400/19200/ 9600/4800bps コネクタ形状: コネクタ端子台5ピン	1ch 伝送速度:115200/57600/ 38400/19200/ 9600/4800bps コネクタ形状: コネクタ端子台9ピン	－
	RS-422	－			1ch 伝送速度:115200/57600/ 38400/19200/ 9600/4800bps コネクタ形状: コネクタ端子台9ピン
	Ethernet	1ch データ転送方式: 10BASE-T/ 100BASE-TX コネクタ形状:RJ-45 （モジュラージャック）	－
	USB （デバイス）	1ch
	USB （デバイス）	最大転送速度:Full-Speed 12Mbps　コネクタ形状:USB Mini-B
	SDメモリカード	1ch SDHC対応（最大32GB）			－
ブザー出力		単音色（音長の調整可）
POWER LED		－
保護構造		前面部:IP67F　盤内部:IP2X
外形寸法		113（W）×74（H）×32（D）mm	113（W）×74（H）×27（D）mm		113（W）×74（H）×27（D）mm
パネルカット寸法		105（W）×66（H）mm
質量（取り付け金具を除く）		0.2kg			0.18kg
対応ソフトウェアパッケージ		GT Works3 Version1.155M以降

　　電源仕様

項　目		仕　様
項　目		GT2105-QTBDS	GT2105-QMBDS	GT2104-RTBD	GT2104-PMBD
電源電圧		DC24V（+10%、-15%）
電源周波数		－
消費電力	最大負荷時	4.5W以下	2.9W以下	4.4W以下	2.9W以下
消費電力	バックライト消灯時	2.2W	2.2W	2.9W	2.2W
突入電流		27A以下 (2ms、周囲温度25℃、最大負荷時)		18A以下（2ms、周囲温度25℃、最大負荷時）	30A以下（1ms、周囲温度25℃、最大負荷時）
許容瞬停時間		5ms以内
ノイズ耐量		ノイズ電圧1000Vp-p、ノイズ幅1μs、ノイズ周波数30～100Hzのノイズシミュレータによる
耐電圧		電源端子一括⇔アース間AC500V　1分間
絶縁抵抗		電源端子一括⇔アース間DC500V絶縁抵抗計にて10MΩ以上

項　目		仕　様
項　目		GT2104-PMBDS GT2104-PMBDS2	GT2103-PMBD	GT2103-PMBDS	GT2103-PMBDS2	GT2104-PMBLS GT2103-PMBLS
電源電圧		DC24V（+10%、-15%）				DC5V（±5%）シーケンサから給電
電源周波数		－
消費電力	最大負荷時	2.2W以下	2.6W以下	1.9W以下	2.2W以下	1.1W以下
消費電力	バックライト消灯時	1.5W	2.0W	1.3W	1.6W	0.7W
突入電流		30A以下（1ms、周囲温度25℃、最大負荷時）				－
許容瞬停時間		5ms以内				－
ノイズ耐量		ノイズ電圧1000Vp-p、ノイズ幅1μs、ノイズ周波数30～100Hzのノイズシミュレータによる
耐電圧		電源端子一括⇔アース間AC500V　1分間				－
絶縁抵抗		電源端子一括⇔アース間DC500V絶縁抵抗計にて10MΩ以上				－

　　一般仕様

項　目	仕　様
使用周囲温度	0～55℃（横置き）、0～50℃（縦置き）
保存周囲温度	-20～60℃
使用周囲湿度	10～90%RH、結露なきこと
保存周囲湿度	10～90%RH、結露なきこと
耐振動	JIS B 3502、 IEC 61131-2 に適合		周波数	加速度	片振幅	掃引回数
		断続的な振動がある場合	5～8.4Hz	－	3.5mm	X,Y,Z 各方向10回
		断続的な振動がある場合	8.4～150Hz	9.8m/s²	－	X,Y,Z 各方向10回
		連続的な振動がある場合	5～8.4Hz	－	1.75mm	－
		連続的な振動がある場合	8.4～150Hz	4.9m/s²	－	－
耐衝撃	JIS B 3502、IEC 61131-2に適合 147m/s²（15G）X,Y,Z方向各3回
使用雰囲気	油煙、腐食性ガス、可燃性ガスがなく、導通性の埃がひどくないこと、直射日光があたらないこと（保存時も同様）
使用標高	2000m以下
設置場所	制御盤内
オーバボルテージカテゴリ	Ⅱ以下
汚染度	2以下
冷却方式	自冷
接地	GT2105：D種接地(第3種接地)、接地不可の時は盤に接続のこと GT2104、GT2103：接地抵抗100Ω以下、接地線断面積単線0.14～1.5mm2、より線0.14～1.0mm2、絶縁スリーブ付棒端子0.25～0.5mm2で接地。接地不可の時は盤に接続のこと
