GOT2000シリーズ　GT25モデル一覧表

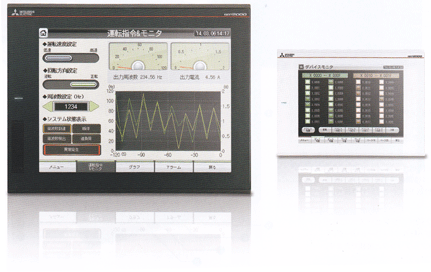

三菱電機　GOT2000シリーズ　GT25

GT25キャッチタイトル

GT25

※納期は通常1週間～10日程度です

商品番号	形名	画面サイズ	解像度[ドット]	ディスプレイ	電源タイプ	標準価格	販売価格
TP031	GT2512-STBD	12.1型	SVGA： 800×600	TFTカラー液晶 65536色	DC24V	407,000	264,550
TP032	GT2512-STBA				AC100～240V	396,000	257,400
TP033	GT2512F-STND				DC24V	407,000	264,550
TP034	GT2512F-STNA				AC100～240V	396,000	257,400
TP035	GT2510-VTWD	10.4型	VGA： 640×480		DC24V	341,000	221,650
TP036	GT2510-VTWA				AC100～240V	330,000	214,500
TP037	GT2510-VTBD				DC24V	341,000	221,650
TP038	GT2510-VTBA				AC100～240V	330,000	214,500
TP039	GT2510F-VTND				DC24V	341,000	221,650
TP040	GT2510F-VTNA				AC100～240V	330,000	214,500
TP041	GT2508-VTWD	8.4型			DC24V	253,000	164,450
TP042	GT2508-VTWA				AC100～240V	242,000	157,300
TP043	GT2508-VTBD				DC24V	253,000	164,450
TP044	GT2508-VTBA				AC100～240V	242,000	157,300
TP045	GT2508F-VTND				DC24V	253,000	164,450
TP046	GT2508F-VTNA				AC100～240V	242,000	157,300

　　性能仕様

項　目		仕　様
項　目		GT2512-STBA GT2512-STBD	GT2512F-STNA GT2512F-STND	GT2510-VTBA GT2510-VTBD	GT2510-VTWA GT2510-VTWD	GT2510F-VTNA GT2510F-VTND
表示部	表示サイズ	246（W）×184.5（H）mm		211.2（W）×158.4（H）mm
	表示文字数	16ドット標準フォント時:50字×37行（全角） 12ドット標準フォント時:66字×50行（全角）		16ドット標準フォント時:40字×30行（全角） 12ドット標準フォント時:53字×40行（全角）
	輝度調整	32段階
	バックライト	LED（交換不可）
	バックライト寿命	約60000時間（周囲温度25℃で表示輝度が50%となる時間）
タッチパネル	方式	アナログ抵抗膜式
	キーサイズ	最小2×2ドット（1キーあたり）
	同時押し	同時押し不可（1点のみタッチ可能）
	寿命	100万回以上（操作力0.98N以下）
パネル色		黒	－	黒	白	－
ユーザメモリ	ユーザメモリ容量	格納用メモリ（ROM）:32MB 動作用メモリ（RAM）:80MB
ユーザメモリ	寿命（書込み回数）	10万回
内部時計精度		±90秒/月（周囲温度25℃）
バッテリ		GT11-50BAT形リチウムバッテリ
バッテリ	寿命	約5年（周囲温度25℃）
内蔵インタフェース	RS-232	1ch 伝送速度:115200/57600/38400/19200/9600/4800bps コネクタ形状:Dサブ9ピン（オス）
	RS-422/485	1ch 伝送速度:115200/57600/38400/19200/9600/4800bps コネクタ形状:Dサブ9ピン（メス）
	Ethernet	1ch データ転送方式:10BASE-T/100BASE-TX コネクタ形状:RJ-45（モジュラージャック）
	USB （ホスト）	2ch（前面/背面）	1ch(背面)	2ch（前面/背面）	1ch（背面）
	USB （ホスト）	最大転送速度:High-Speed 480Mbps コネクタ形状:USB-A
	USB （デバイス）	1ch（前面）	1ch(背面)	1ch（前面）	1ch（背面）
	USB （デバイス）	最大転送速度:High-Speed 480Mbps コネクタ形状:USB Mini-B
	SDメモリカード	1ch SDHC対応（最大32GB）
	拡張インタフェース	通信ユニット/オプションユニット装着用
	側面インタフェース	通信ユニット装着用
ブザー出力		単音色（音程、音長の調整可）
POWER LED		発光色:2色（青色、橙色）
保護構造		前面部:IP67F　盤内部:IP2X
外形寸法		316（W）×246（H）×52（D）mm	311（W）×237（H）×54（D）mm	303（W）×218（H）×52（D）mm		298（W）×209（H）×54（D）mm
パネルカット寸法		302（W）×228（H）mm	269（W）×214（H）mm	289（W）×200（H）mm		234（W）×187（H）mm
質量（取り付け金具を除く）		2.4kg		2.1kg
対応ソフトウェアパッケージ		GT Works3 Version1.155M以降

項　目		仕　様
項　目		GT2508-VTBA GT2508-VTBD	GT2508-VTWA GT2508-VTWD	GT2508F-VTNA GT2508F-VTND
表示部	表示サイズ	170.9（W）×128.2（H）mm
	表示文字数	16ドット標準フォント時:40字×30行（全角） 12ドット標準フォント時:53字×40行（全角）
	輝度調整	32段階
	バックライト	LED（交換不可）
	バックライト寿命	約60000時間（周囲温度25℃で表示輝度が50%となる時間）
タッチパネル	方式	アナログ抵抗膜式
	キーサイズ	最小2×2ドット（1キーあたり）
	同時押し	同時押し不可（1点のみタッチ可能）
	寿命	100万回以上（操作力0.98N以下）
パネル色		黒	白	－
ユーザメモリ	ユーザメモリ容量	格納用メモリ（ROM）:32MB 動作用メモリ（RAM）:80MB
ユーザメモリ	寿命（書込み回数）	10万回
内部時計精度		±90秒/月（周囲温度25℃）
バッテリ		GT11-50BAT形リチウムバッテリ
バッテリ	寿命	約5年（周囲温度25℃）
内蔵インタフェース	RS-232	1ch 伝送速度:115200/57600/38400/19200/9600/4800bps コネクタ形状:Dサブ9ピン（オス）
	RS-422/485	1ch 伝送速度:115200/57600/38400/19200/9600/4800bps コネクタ形状:Dサブ9ピン（メス）
	Ethernet	1ch データ転送方式:10BASE-T/100BASE-TX コネクタ形状:RJ-45（モジュラージャック）
	USB（ホスト）	2ch（前面/背面）	1ch（背面）
	USB（ホスト）	最大転送速度:High-Speed 480Mbps コネクタ形状:USB-A
	USB（デバイス）	1ch（前面）	1ch（背面）
	USB（デバイス）	最大転送速度:High-Speed 480Mbps コネクタ形状:USB Mini-B
	SDメモリカード	1ch SDHC対応（最大32GB）
	拡張インタフェース	通信ユニット/オプションユニット装着用
	側面インタフェース	通信ユニット装着用
ブザー出力		単音色（音程、音長の調整可）
POWER LED		発光色:2色（青色、橙色）
保護構造		前面部:IP67F　盤内部:IP2X
外形寸法		241（W）×194（H）×52（D）mm		236（W）×185（H）×54（D）mm
パネルカット寸法		227（W）×176（H）mm		194（W）×158（H）mm
質量（取り付け金具を除く）		1.5kg
対応ソフトウェアパッケージ		GT Works3 Version1.155M以降

　　電源仕様

項　目		仕　様
項　目		GT2512-STBA GT2512F-STNA	GT2510-VTBA GT2510-VTWA GT2510F-VTNA	GT2508-VTBA GT2508-VTWA GT2508F-VTNA
電源電圧		AC100～240V（+10%、-15%）
電源周波数		50/60Hz　±5%
消費電力	最大負荷時	35W以下	34W以下	31W以下
	本体単体	14W	12W	11W
	本体単体バックライト消灯時	7W
突入電流		60A以下（2ms、周囲温度25℃、最大負荷時）
許容瞬停時間		20ms以内（AC100V以上）
ノイズ耐量		ノイズ電圧1500Vp-p、ノイズ幅1μs、ノイズ周波数25～60Hzのノイズシミュレータによる
耐電圧		電源端子一括⇔アース間AC1500V　1分間
絶縁抵抗		電源端子一括⇔アース間DC500V絶縁抵抗計にて10MΩ以上

項　目		仕　様
項　目		GT2512-STBD GT2512F-STND	GT2510-VTBD GT2510-VTWD GT2510F-VTND	GT2508-VTBD GT2508-VTWD GT2508F-VTND
電源電圧		DC24V（+25%、-20%）
電源周波数		－
消費電力	最大負荷時	37W以下	33W以下	31W以下
	本体単体	13W	10W	8W
	本体単体バックライト消灯時	6W
突入電流		5A以下（20ms、周囲温度25℃、最大負荷時）
許容瞬停時間		10ms以内
ノイズ耐量		ノイズ電圧500Vp-p、ノイズ幅1μs、ノイズ周波数25～60Hzのノイズシミュレータによる
耐電圧		電源端子一括⇔アース間AC350V　1分間
絶縁抵抗		電源端子一括⇔アース間DC500V絶縁抵抗計にて10MΩ以上

　　一般仕様

項　目	仕　様
使用周囲温度	0～55℃
保存周囲温度	－20～60℃
使用周囲湿度	10～90%RH、結露なきこと
保存周囲湿度	10～90%RH、結露なきこと
耐振動	JIS B 3502、IEC 61131-2に適合		周波数	加速度	片振幅	掃引回数
		断続的な振動がある場合	5～8.4Hz	－	3.5mm	X,Y,Z 各方向10回
		断続的な振動がある場合	8.4～150Hz	9.8m/s²	－	X,Y,Z 各方向10回
		連続的な振動がある場合	5～8.4Hz	－	1.75mm	－
		連続的な振動がある場合	8.4～150Hz	4.9m/s²	－	－
耐衝撃	JIS B 3502、IEC 61131-2に適合 147m/s²（15G）X,Y,Z方向各3回
使用雰囲気	油煙、腐食性ガス、可燃性ガスがなく、導通性の埃がひどくないこと、直射日光があたらないこと（保存時も同様）
使用標高	2000m以下
設置場所	制御盤内
オーバボルテージカテゴリ	Ⅱ以下
汚染度	2以下
冷却方式	自冷
接地	D種接地（第3種接地）、接地不可の時は盤に接続のこと
