GOT2000シリーズ　GT27モデル一覧表

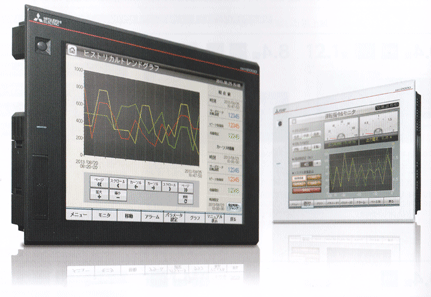

三菱電機　GOT2000シリーズ　GT27

GT27キャッチタイトル

※納期は通常1週間～10日程度です

商品番号	形名	画面サイズ	解像度[ドット]	ディスプレイ	電源タイプ	標準価格	販売価格
TP001	GT2715-XTBD	15型	XGA： 1024×768	TFTカラー液晶 65536色	DC24V	583,000	378,950
TP002	GT2715-XTBA	15型	XGA： 1024×768		AC100～240V	572,000	371,800
TP003	GT2712-STWD	12.1型	SVGA： 800×600		DC24V	448,800	291,720
TP004	GT2712-STWA				AC100～240V	437,800	284,570
TP005	GT2712-STBD				DC24V	448,800	291,720
TP006	GT2712-STBA				AC100～240V	437,800	284,570
TP007	GT2710-STBD	10.4型			DC24V	407,000	264,550
TP008	GT2710-STBA				AC100～240V	396,000	257,400
TP009	GT2710-VTWD		VGA： 640×480		DC24V	385,000	250,250
TP010	GT2710-VTWA				AC100～240V	374,000	243,100
TP011	GT2710-VTBD				DC24V	385,000	250,250
TP012	GT2710-VTBA				AC100～240V	374,000	243,100
TP013	GT2708-STBD	8.4型	SVGA： 800×600		DC24V	308,000	200,200
TP014	GT2708-STBA		SVGA： 800×600		AC100～240V	297,000	193,050
TP015	GT2708-VTBD		VGA： 640×480		DC24V	286,000	185,900
TP016	GT2708-VTBA				AC100～240V	275,000	178,750
TP017	GT2705-VTBD	5.7型			DC24V	264,000	171,600

　　性能仕様

項　目		仕　様
項　目		GT2715-XTBA GT2715-XTBD	GT2712-STBA GT2712-STBD	GT2712-STWA GT2712-STWD	GT2710-STBA GT2710-STBD
表示部	表示サイズ	304.1（W）×228.1（H）mm	246（W）×184.5（H）mm		211.2（W）×158.4（H）mm
	表示文字数	16ドット標準フォント時:64字×48行（全角） 12ドット標準フォント時:85字×64行（全角）	16ドット標準フォント時:50字×37行（全角） 12ドット標準フォント時:66字×50行（全角）
	輝度調整	32段階
	バックライト	LED（交換不可）
	バックライト寿命	約60000時間（周囲温度25℃で表示輝度が50%となる時間）
タッチパネル	方式	アナログ抵抗膜式
	キーサイズ	最小2×2ドット（1キーあたり）
	同時押し	最大2点
	寿命	100万回以上（操作力0.98N以下）
パネル色		黒		白	黒
人感センサ	検出距離	1m			－
人感センサ	検出温度	人の体温とその周りの気温との温度差が4℃以上			－
ユーザメモリ	ユーザメモリ容量	格納用メモリ（ROM）：57MB 動作用メモリ（RAM）：128MB
ユーザメモリ	寿命（書込み回数）	10万回
内部時計精度		±90秒/月（周囲温度25℃）
バッテリ		GT11-50BAT形リチウムバッテリ
バッテリ	寿命	約5年（周囲温度25℃）
内蔵インタフェース	RS-232	1ch 伝送速度:115200/57600/38400/19200/9600/4800bps　コネクタ形状:Dサブ9ピン（オス）
	RS-422/485	1ch 伝送速度:115200/57600/38400/19200/9600/4800bps　コネクタ形状:Dサブ9ピン（メス）
	Ethernet	1ch データ転送方式:10BASE-T/100BASE-TX コネクタ形状:RJ-45（モジュラージャック）
	USB （ホスト）	2ch（前面/背面）		1ch（背面）	2ch（前面/背面）
	USB （ホスト）	最大転送速度:High-Speed 480Mbps コネクタ形状:USB-A
	USB （デバイス）	1ch（前面）		1ch（背面）	1ch（前面）
	USB （デバイス）	最大転送速度:High-Speed 480Mbps コネクタ形状:USB Mini-B
	SDメモリカード	1ch SDHC対応（最大32GB）
	拡張インタフェース	通信ユニット/オプションユニット装着用
	拡張補助インタフェース	オプションユニット装着用
	側面インタフェース	通信ユニット装着用
ブザー出力		単音色（音程、音長の調整可）
POWER LED		発光色:2色（青色、橙色）
保護構造		前面部:IP67F　盤内部:IP2X
外形寸法		397（W）×300（H）×60（D）mm	316（W）×246（H）×52（D）mm		303（W）×218（H）×52（D）mm
パネルカット寸法		383.5（W）×282.5（H）mm	302（W）×228（H）mm		289（W）×200（H）mm
質量（取り付け金具を除く）		4.5kg	2.4kg		2.1kg
対応ソフトウェアパッケージ		GT Works3 Version1.155M以降

項　目		仕　様
項　目		GT2710-VTBA GT2710-VTBD	GT2710-VTWA GT2710-VTWD	GT2708-STBA GT2708-STBD	GT2708-VTBA GT2708-VTBD	GT2705-VTBD
表示部	表示サイズ	211.2（W）×158.4（H）mm		170.9（W）×128.2（H）mm		115.2（W）×86.4（H）mm
	表示文字数	16ドット標準フォント時:40字×30行（全角） 12ドット標準フォント時:53字×40行（全角）		16ドット標準フォント時:50字×37行（全角） 12ドット標準フォント時:66字×50行（全角）	16ドット標準フォント時:40字×30行（全角） 12ドット標準フォント時:53字×40行（全角）
	輝度調整	32段階
	バックライト	LED（交換不可）
	バックライト寿命	約60000時間（周囲温度25℃で表示輝度が50%となる時間）
タッチパネル	方式	アナログ抵抗膜式
	キーサイズ	最小2×2ドット（1キーあたり）
	同時押し	最大2点
	寿命	100万回以上（操作力0.98N以下）
パネル色		黒	白	黒
人感センサ	検出距離	－
人感センサ	検出温度	－
ユーザメモリ	ユーザメモリ容量	格納用メモリ（ROM）：57MB 動作用メモリ（RAM）：128MB				格納用メモリ（ROM）:32MB 動作用メモリ（RAM）:80MB
ユーザメモリ	寿命（書込み回数）	10万回
内部時計精度		±90秒/月（周囲温度25℃）
バッテリ		GT11-50BAT形リチウムバッテリ
バッテリ	寿命	約5年（周囲温度25℃）
内蔵インタフェース	RS-232	1ch 伝送速度:115200/57600/38400/19200/9600/4800bps　コネクタ形状:Dサブ9ピン（オス）
	RS-422/485	1ch 伝送速度:115200/57600/38400/19200/9600/4800bps　コネクタ形状:Dサブ9ピン（メス）
	Ethernet	1ch データ転送方式:10BASE-T/100BASE-TX コネクタ形状:RJ-45（モジュラージャック）
	USB （ホスト）	2ch（前面/背面）	1ch（背面）	2ch（前面/背面）
	USB （ホスト）	最大転送速度:High-Speed 480Mbps コネクタ形状:USB-A
	USB （デバイス）	1ch（前面）	1ch（背面）	1ch（前面）
	USB （デバイス）	最大転送速度:High-Speed 480Mbps コネクタ形状:USB Mini-B
	SDメモリカード	1ch SDHC対応（最大32GB）
	拡張インタフェース	通信ユニット/オプションユニット装着用
	拡張補助インタフェース	オプションユニット装着用				－
	側面インタフェース	通信ユニット装着用
ブザー出力		単音色（音程、音長の調整可）
POWER LED		発光色:2色（青色、橙色）
保護構造		前面部:IP67F　盤内部:IP2X
外形寸法		303（W）×218（H）×52（D）mm		241（W）×194（H）×52（D）mm		167（W）×139（H）ｘ60（D）mm
パネルカット寸法		289（W）×200（H）mm		227（W）×176（H）mm		153（W）×121（H）mm
質量（取り付け金具を除く）		2.1kg		1.5kg		1.0kg
対応ソフトウェアパッケージ		GT Works3 Version1.155M以降

　　電源仕様

項　目		仕　様
項　目		GT2715-XTBA	GT2712-STBA GT2712-STWA	GT2710-STBA GT2710-VTBA GT2710-VTWA	GT2708-STBA GT2708-VTBA
電源電圧		AC100～240V（+10%、-15%）
電源周波数		50/60Hz　±5%
消費電力	最大負荷時	51W以下	44W以下	41W以下	41W以下
	本体単体	25W	19W	17W	15W
	本体単体バックライト消灯時	10W	10W	10W	10W
突入電流		40A以下（3ms、周囲温度25℃、最大負荷時）	60A以下（2ms、周囲温度25℃、最大負荷時）
許容瞬停時間		20ms以内（AC100V以上）
ノイズ耐量		ノイズ電圧1500Vp-p、ノイズ幅1μs、ノイズ周波数25～60Hzのノイズシミュレータによる
耐電圧		電源端子一括⇔アース間AC1500V　1分間
絶縁抵抗		電源端子一括⇔アース間DC500V絶縁抵抗計にて10MΩ以上

項　目		仕　様
項　目		GT2715-XTBD	GT2712-STBD GT2712-STWD	GT2710-STBD GT2710-VTBD GT2710-VTWD	GT2708-STBD GT2708-VTBD	GT2705-VTBD
電源電圧		DC24V（+25%、-20%）
電源周波数		－
消費電力	最大負荷時	48W以下	45W以下	42W以下	39W以下	30W以下
	本体単体	23W	18W	15W	13W	7W
	本体単体バックライト消灯時	8W	8W	8W	8W	5W
突入電流		5A以下（20ms、周囲温度25℃、最大負荷時）				69A以下（1ms、周囲温度25℃、最大負荷時）
許容瞬停時間		10ms以内
ノイズ耐量		ノイズ電圧500Vp-p、ノイズ幅1μs、ノイズ周波数25～60Hzのノイズシミュレータによる
耐電圧		電源端子一括⇔アース間AC350V　1分間
絶縁抵抗		電源端子一括⇔アース間DC500V絶縁抵抗計にて10MΩ以上

　　一般仕様

項　目	仕　様
使用周囲温度	0～55℃
保存周囲温度	－20～60℃
使用周囲湿度	10～90%RH、結露なきこと
保存周囲湿度	10～90%RH、結露なきこと
耐振動	JIS B 3502、IEC 61131-2に適合		周波数	加速度	片振幅	掃引回数
		断続的な振動がある場合	5～8.4Hz	－	3.5mm	X,Y,Z 各方向10回
		断続的な振動がある場合	8.4～150Hz	9.8m/s²	－	X,Y,Z 各方向10回
		連続的な振動がある場合	5～8.4Hz	－	1.75mm	－
		連続的な振動がある場合	8.4～150Hz	4.9m/s²	－	－
耐衝撃	JIS B 3502、IEC 61131-2に適合 147m/s²（15G）X,Y,Z方向各3回
使用雰囲気	油煙、腐食性ガス、可燃性ガスがなく、導通性の埃がひどくないこと、直射日光があたらないこと（保存時も同様）
使用標高	2000m以下
設置場所	制御盤内
オーバボルテージカテゴリ	Ⅱ以下
汚染度	2以下
冷却方式	自冷
接地	D種接地（第3種接地）、接地不可の時は盤に接続のこと
